LDO负载瞬态响应测试方法及注意事项

1.LDO负载瞬态响应介绍
LDO电路在实际使用中，输出端负载电流的突然变化称为负载瞬态，在负载瞬时变化期间保持输出电压恒定的能力即为负载瞬态响应。
我们通常用△VOUT表示负载电流变化前后的压差，△VOUT越小，说明电压变化量越小，负载瞬态响应越好。
若负载电流变化平缓，输出电压很容易保持稳定，但负载电流变化迅速时（10us内甚至1us内的瞬时变化），输出电压就不一定能轻易保持稳定了。

2.测试原理框图：

3.测试方法说明：
(1)输入电容CIN、输出电容COUT选取Datasheet推荐值进行测试；
(2)负载瞬态响应一般为lOUT1到lOUT2的变化过程，IOUT1为小电流，IOUT2为大电流；
(3)负载R1、R2需要选取纯功率电阻，不能使用电子负载进行测试，原因是电子负载的容性会导致测量结果不正确；（例如，测试负载瞬态时电流范围为1mA至1A，1mA时连接VOUT to R1 to GND，1A时连接原有1mA通路不变，增加VOUT to R2 to MOS to GND。）
(4)使用可以调节上升/下降速率的信号源去操控MOS管导通或关断的速率，有利于获取不同电流变化速率下输出波形的瞬态响应变化量。
(5)示波器探头需在检测点测量VIN及VOUT值，由于PCBA线路同样存在损耗，检测点应为靠近芯片输出引脚的位置；推荐使用接地弹簧，可显著提升接地质量，减少杂波干扰。

4.测试注意事项：
(1)LDO是线性的调节器，在测试负载瞬态响应时，必须确保LDO的VIN直流电源稳定，这样才能准确测 LDO自身的负载瞬态环路响应；
LDO稳定输出状态条件：VIN≥VIN_MIN(通常为VOUT + Vdrop_max)。测试过程中输入电压最低点不应低于VIN_MIN。
(2)当负载电流较大且变化速率较快时，建议慎重使用带补偿的电源，VIN的跌落及电源补偿不匹配可能会造成电源电压持续振荡；
(3)推荐使用较短的直流电源电缆，可以降低大电流状态下的电缆损耗；
(4)可在电源线夹处并联大容量，以确保瞬态大电流的供应能力，维持VIN电压稳定。

5.测试案例：

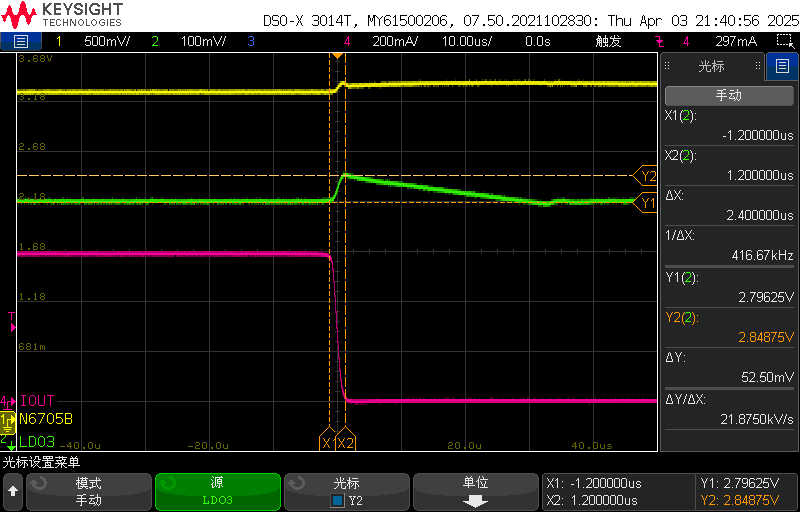

ET5917SX LDO3~7负载瞬态响应测试
（VSYS =3.8V，VIN=2.5V，VOUT=1.8V，COUT=20μF）；
测试环境：
(1）直流电源，50厘米直流电源线；
(2）直流电源稳压电解电容CIN=1.5F；
测试条件：
直流电源电压2.5V，负载电流600mA，电流上升沿250mA/μs。

6.测试结论：
测试LDO负载瞬态特性时：
1.应首先确保直流电源本身的稳定性，缩短电源线长度，或在电源线夹处并联大容量，以抑制输入电缆阻抗过大引起的VIN电压跌落；
2.示波器探针在靠近芯片引脚的测试点进行测试，并推荐使用接地弹簧，以提升接地质量，减少杂波干扰。
解决好上述电源及测量问题，便可以准确地测量LDO的负载瞬态响应能力。
