ETQ8134M EMI 设计指南
在科技日益发展的今天，智能手机摄像头已不再局限于简单的拍摄功能。近年来，随着TOF（Time of Flight，飞行时间）深度感知技术的快速发展，在3D感应领域的应用也越来越广泛，已逐渐成为智能手机3D摄像头创新发展的新引擎。
为了满足行业发展的需求，力芯微推出了用于3D iTOF的激光二极管驱动芯片ET75116，它是3D iTOF技术应用中的重要组件，为传感器提供可靠、高效的控制和保护，适用于需要精确测距和距离感知的领域，如智能手机人脸识别、3D建模、体感游戏、AR/VR手势交互等领域。
该芯片是一款高度集成的激光驱动芯片，采用小型WLCSP25封装,集成了多种关键功能，如自动功率控制（APC）、电流自动控制（ACC），VCSEL扩散器防脱落检测、内置LVDS输入故障安全功能以及温度监控，OCP等。旨在提供高效且精确的激光驱动解决方案。
另外，芯片还支持红外遥控模式，用于控制电视、空调等家电，可实现360° 全向红外遥控，无需对准设备即可操控，传统方案需独立TOF 模块 + 红外遥控模块，该芯片共用一颗 VCSEL、一套驱动与 SPI 接口，节省空间与成本，并提升遥控照射角度（FOV）与功率。
产品特性：
l 电源电压范围：
l AVCC33 = DVCC33 = 3.0V~3.6V，
l LDVCC = 3.0V~5.5V，VCC18 = 1.2V/1.8V
l 通用驱动能力：支持阳极共地和浮动激光驱动
l 支持LED红外遥控模式
l 最大驱动电流3A
l 内置LVDS输入故障安全功能
l APC（自动功率控制），ACC（自动电流控制）
l 过电流检测，APC错误检测
l 扩散器移除检测
l 温度监控器：10bit ADC
l SPI接口时序(兼容1.2V/1.8V )
管脚定义：

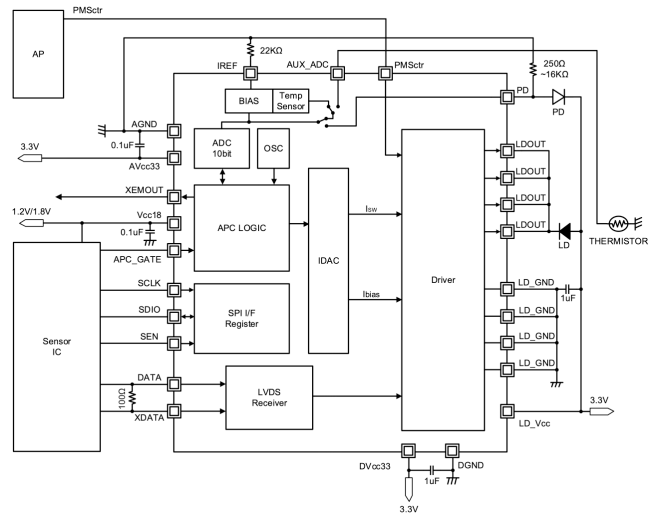

典型应用：
