该芯片的超低电压供电可直接兼容纽扣电池/锂电池系统，其间歇工作低功耗模式，能显著延长电池寿命，适合常开型应用。芯片全极性（S & N）检测，无需区分磁极方向，简化安装设计，内置CMOS输出无需外接上拉电阻，抗干扰能力强，确保信号传输可靠。DFN4(1mm×1mm)微型化封装, 能为空间受限的PCB提供极致灵活性布局。
ET3715A30以“小体积、低功耗、高可靠”的核心优势，成为便携设备迈向智能化与节能化的理想选择，无论是提升产品竞争力，还是优化用户体验，它都能成为工程师设计中的关键助力。
产品特性：
l 极性检测：全极性检测
l 输出逻辑：低电平有效
l 输出形式：CMOS 输出，无需外接上拉电阻
l 工作点：BOP = 3.0 mT typ.
l 工作周期：tCYCLE = 5.70 ms typ.
l 工作电流：IDD = typ. 10.0 μA at 1.2 V
l 电源电压范围：VDD = 1.0 V to 3.5 V
l 工作温度范围：TA = -40°C to +85°C
l 无铅（Sn 100%），无卤素
l 超小型DFN4（1mm ×1mm）封装

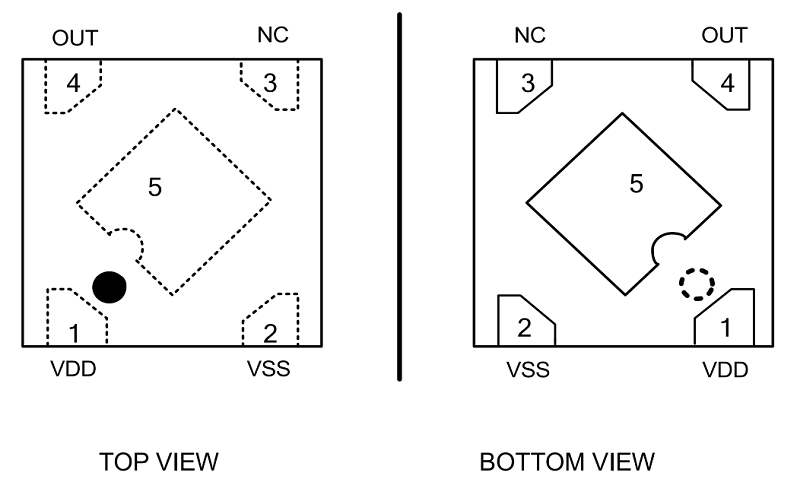

管脚定义：
典型应用：
